БЫСТРОВОЗВОДИМЫЕ ДОМА ДЛЯ ИЖС

Быстровозводимые частные жилые дома — это современное решение по строительству домов для индивидуального проживания высокого уровня комфорта. Представленные дома относятся к теплым конструкциям, отличаются высокой степенью готовности, эстетичным внешним видом и разнообразным внутренним дизайном.

Частное домостроение

Коттеджные поселки

Турбазы и дома отдыха

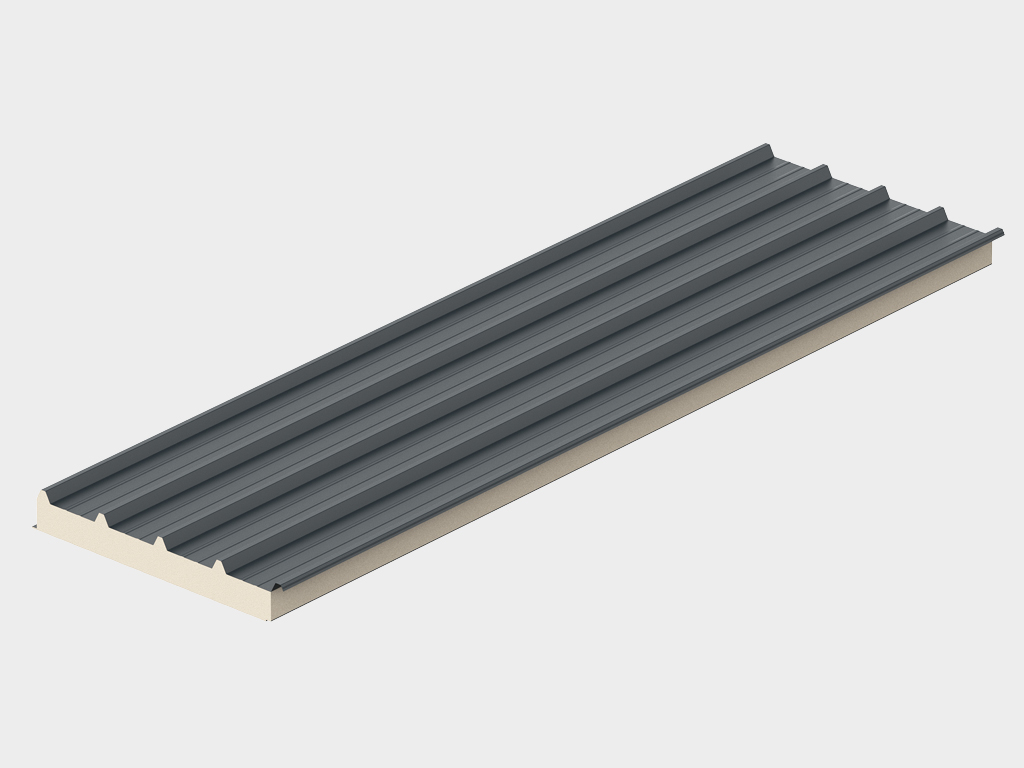

ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ КРОВЛИ

сэндвич-панель с PIR-наполнителем; цвет снаружи — RAL 7016; цвет внутри — RAL 9003

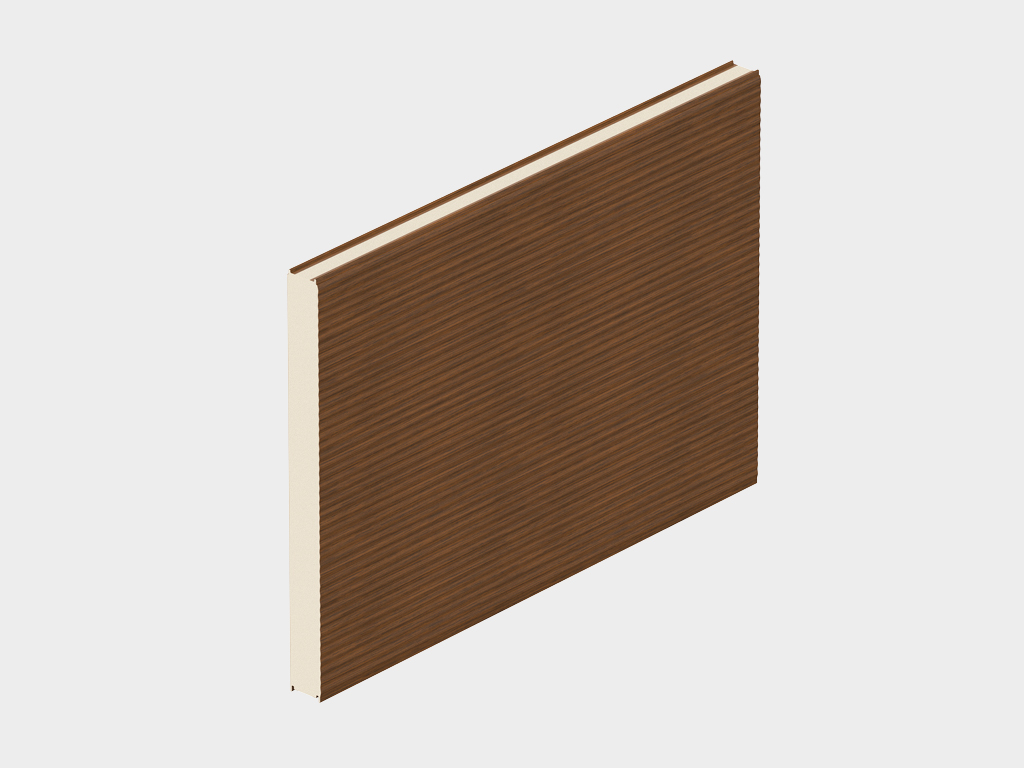

ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ СТЕН

сэндвич-панель с PIR-наполнителем; цвет снаружи — "золотой дуб", профиляция — "микроволна", структура — "под дерево", цвет внутри — RAL 9003

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Длина, мм	6975; 9000
Ширина, мм	8000; 9000
Площадь, м²	60, 80, 110, 130, 180
Количество этажей, шт	одноэтажный; двухэтажный ( мансардный этаж)

1. Рама гаражного навеса (опция)

2. Алюминиевый витраж

3. Рама основного каркаса

4. Стальная винтовая лестница

5. Перила ограждения второго этажа

6. Модульные щиты перекрытия второго этажа

7. Подвеска крепления перекрытия второго этажа

8. Перила крыльца и лестницы

9. Прогоны кровли

10. Щит крыльца

11. Металлическая лестница

12. Модульные щиты перекрытия первого этажа

13. Рама козырька

14. Металлические винтовые сваи (не входят в поставку)

1. Расчистить площадку строительства 2. Подготовить места складирования элементов домокомплекта 3. Получить планировочное решение и схему опорных точек дома 3. Сделать выноску осей дома на местность 4. Произвести установку винтовых свай (технологию установки см. инструкцкии от поставщика свай) 5. Установить оголовки свай 6. Произвести выверку оголовков свай в соответсвии с уровнем в чертежах КМ

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

1. Сваи должны быть спроектированы таким образом, чтобы принять все необходимые нагрузки от несущих и ограждающих конструкций дома. Нагрузки и расположение точек опирания на сваи см. проектную документацию КМ. 2. Отклонения положения осей строящегося объекта от проектных не допускается. 3. Отклонения положения анкерных болтов от проектного допускается не более чем на 3 мм. 4. При проведении монтажных работ необходимо соблюдать требования по технике безопасности.

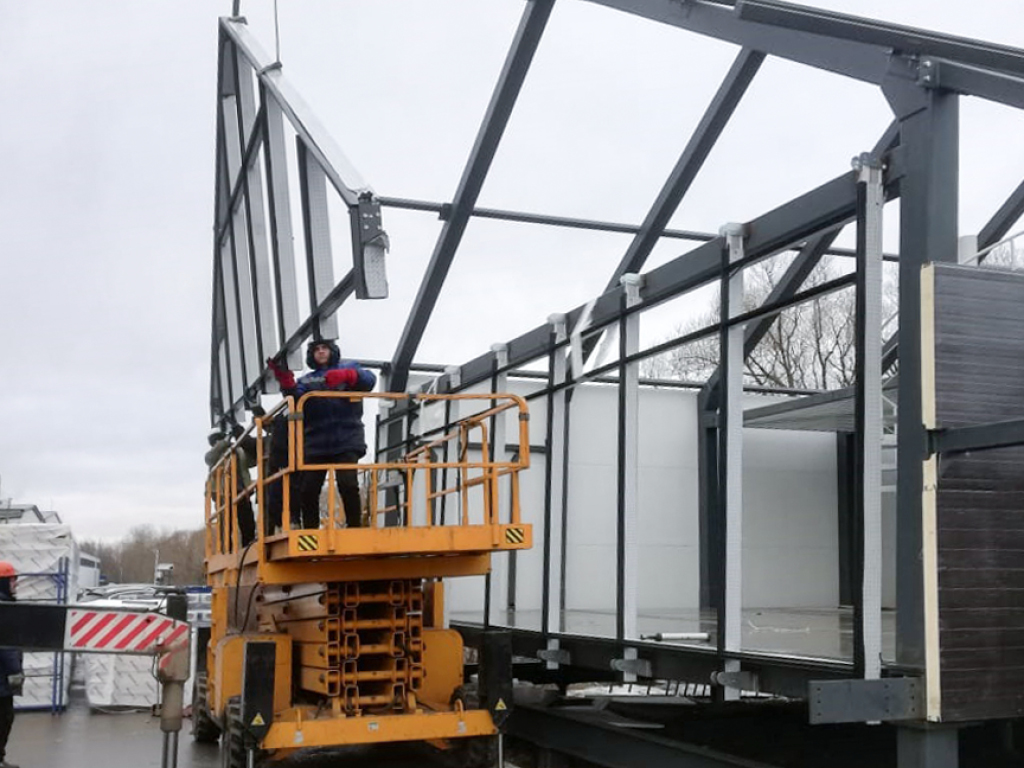

	Монтаж рам каркаса (сначала на оголовки колонн устанавливаются модули перекрытия 1-го этажа и укладываются модули перекрытия 2-го этажа; после этого происходит установка рам каркаса). См. инструкцию по монтажу каркаса дома.
	Монтаж модульных перекрытий 2-го этажа. Модули перекрытия 1-го этажа устанавливаются до монтажа рам каркаса. См. инструкцию по монтажу каркаса дома.
	Монтаж кровельных и стеновых сэндвич-панелей. См. инструкцию по монтажу сэндвич-панелей.
	Монтаж витражной конструкции, См. инструкцию по монтажу витража.

модель DHBH60

модель DHBH80

модель DHBH110/ модель DHBH111 ( с навесом гаража)

модель DHBH130/ модель DHBH131 ( с навесом гаража)

модель DHBH180/ модель DHBH181 ( с навесом гаража)

	Рамы и прогоны каркаса
	Модульные перекрытия; защитые ЦСП/профлист, утепленные на 100 мм минватой плотностью 35–45 кг/м³
	Рама навеса гаража
	Рама козырька
	Рама дверная
	Кровельные и стеновые сэндвич-панели с PIR-наполнителем
	Болты крепления каркаса
	Нащельники и саморезы для их крепления
	Витражные конструкции

	Воротная рама
	Внутренняя винтовая лестница с перилами и ограждениями второго этажа
	Терасса и крыльцо с перилами
	Дополнительное утепление пола первого этажа минеральной ватой толщиной 100 мм и плотностью 35—45 кг/м³
	Рифленый лист

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Диапазон рабочих температур, °С	-55...+55
Снеговая нагрузка, кг/м²	В зависимости от региона строительства
Ветровая нагрузка, км/ч	В зависимости от региона строительства
Сейсмическая нагрузка, баллы	до 6
Теплоизолятор	Пенополиизоцианурат, плотность 38–42 кг/м³	В кровельных и стеновых сэндвич-панелях
Теплопроводность, Вт/(м·К)	0,022	Для сэндвич-панелей c PIR-наполнителем
Группа горючести по ГОСТ 30244-94	Г1 (слабогорючие материалы)	Для сэндвич-панелей c PIR-наполнителем
Предел огнестойкости, мин	RE30	Для кровельных сэндвич-панелей
Предел огнестойкости, мин	EI30	Для стеновых сэндвич-панелей

1. Дома на основе металлического каркаса необходимо систематически обслуживать, чтобы предотвратить разрушающее воздействие атмосферных, климатических и техногенных факторов.

2. Необходимо своевременно выполнять комплекс операций по поддержанию исправности и эксплуатационной пригодности каркаса дома, отдельных его частей и конструктивных элементов.

3. В процессе эксплуатации и ремонта дома на основе металлического каркаса запрещается изменять его конструктивное решение, выполнять работы по усилению строительных конструкций без согласования с изготовителем.

4. Запрещается внесение изменений, влияющих на несущую способность конструкций, без согласования с изготовителем.

5. Необходимо соблюдать условия эксплуатации отдельных компонентов зданий: внешних стальных дверей, ворот, пластиковых окон. При эксплуатации руководствоваться инструкциями изготовителя.

6. Необходимо проводить регулярное обслуживание кровли здания: счищать снег с кровли.

7. В период обильных снегопадов регулярно проверять количество снега на кровле. В случае превышения значений веса снегового покрова на крыше, установленных требованиями нормативных документов РФ, произвести немедленную очистку излишка снега с кровли.

8. Здания могут эксплуатироваться при температурах от -55 до +55 °С.

9. При эксплуатации зданий необходимо соблюдать правила пожарной безопасности.

10. Разрешенная нагрузка на модульное перекрытие не должна превышать 200 кг/м².

11. Общие рекомендации по обслуживанию панелей
1. В процессе эксплуатации конструкций, состоящих из сэндвич-панелей, необходимо регулярно проверять (не реже 1 раза в 6 месяцев — весной и осенью) состояние панелей, фасонных элементов, их креплений и герметичность примыканий.
2. Сильно загрязненные места следует промыть разбавленным мыльным раствором или раствором бытового моющего средства типа «Тайд» (1/3 колпачка средства на 4 л воды), после чего тщательно смыть моющие средства проточной водой.
3. Загрязнение наружных поверхностей панелей шпаклевкой, маслом, жиром, смолой, компонентами мастик и другими подобными веществами можно удалить с помощью мягкой ткани, смоченной уайт-спиритом. При этом обработать следует только загрязненную область, после чего ее необходимо обработать моющим средством и промыть чистой водой.
4. Возможные повреждения, образовавшиеся при монтаже, а также другие повреждения покрытия, восстанавливают с помощью ремонтной краски, подходящей для данного типа полимерного покрытия. Пригодной ремонтной краской для полимерных покрытий PURAL, PVDF является акриловая краска Plaston на основе растворителя.
5. Ремонт покрытия необходимо проводить в кратчайшие сроки после повреждения, так как в этом случае исключается его дальнейшее развитие и коррозия металлического основания.
6. Если царапина не затрагивает цинковое покрытие, то достаточно нанести один слой краски, а если царапина доходит до металла, то окраску следует производить в два слоя с использованием грунтовки.
7. Перед окраской необходимо удалить ржавчину в царапине и очистить уайт-спиритом поврежденный участок. Краску необходимо наносить только по местам повреждений, стараться искусственно не расширять зону ремонта, так как это может привести к образованию заметной разницы цвета.

12. Порядок замены кровельных сэндвич-панелей
1. Определить количество поврежденных кровельных панелей.
2. Выкрутить крепежные самонарезающие винты.
3. Демонтировать вышедшие из строя панели, а также одну годную смежную панель.
4. Смонтировать новые кровельные панели. При этом в стыковых узлах нанести герметизирующую двухстороннюю ленту как на вновь монтируемые панели, так и на смежные. Последние две панели монтировать совместно. Чтобы установить их в проектное положение, необходимо приложить усилие к углу их стыка.

13. Порядок замены стеновых сэндвич-панелей при горизонтальной раскладке
1. Замена поврежденных стеновых панелей при горизонтальной раскладке происходит аналогично замене поврежденных стеновых панелей при вертикальной раскладке. На последнем этапе совместно вставляются в проектное положение три сэндвич-панели. Смотрите порядок замены поврежденных стеновых сэндвич-панелей при горизонтальной раскладке.

УПАКОВКА В КАРТОН	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Штучные длинномерные элементы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой.

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Предусмотрена для избежания повреждения элементов конструкций дома.

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Предусмотрена для элементов каркаса при погрузке на транспорт.

УПАКОВКА В КОНТЕЙНЕР	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Предусмотрена в случае перевозки конструкций железнодорожным или водным транспортом.

УПАКОВКА В КОРОБКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Метизы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой коробок.

УПАКОВКА В СТРЕТЧ - ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Сэндвич-панели упакованы в траспортную пленку с пластиковыми уголками для предотварщения повреждений во время транспортировки. Предусмотрено покрытие лицевой поверхности нащельников для предотвращения повреждения лакокрасочного покрытия.

УПАКОВКА В СТРЕТЧ - ПЛЕНКУ

ХАРАКТЕРИСТИКИ УПАКОВКИ

Описание

Сэндвич-панели упакованы в траспортную пленку с пластиковыми уголками для предотварщения повреждений во время транспортировки. Предусмотрено покрытие лицевой поверхности нащельников для предотвращения повреждения лакокрасочного покрытия.

УПАКОВКА НА ПАЛЕТУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Металлоконструкции каркаса укладываются на деревянные палеты.

Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований монтажа и инструкций по эксплуатации здания.

1. Гарантия качества покрытия несущего каркаса — 1 год.

2. Гарантия качества покрытия ограждающих конструкций — 3 года.

1. Каркас здания решен в виде несущей однопролетной стальной рамы из труб квадратного сечения.

2. Прогоны кровли выполнены по разрезной схеме, из труб квадратного сечения.

3. Устойчивость и геометрическая неизменяемость конструкций дома обеспечиваются:
– в поперечном направлении — конструкциями несущих рам,
– в продольном направлении — системой вертикальных связей. Жесткость покрытия обеспечивается системой горизонтальных связей. Горизонтальные и вертикальные связи по каркасу приняты из труб квадратного сечения.

4. Все заводские соединения сварные. Монтажные соединения на обычных болтах. Крепления скрытого типа.

5. Покрытие каркаса: грунт-эмаль, цвет — антрацит (RAL 7016), в два слоя. Общая толщина покрытия — 80 мкм.

Сертификат соответствия на сэндвич-панели с наполнителем PIR
Пожарный сертификат на сэндвич-панели с наполнителем PIR
Сертификат соответствия на сэндвич-панели с наполнителем PIR
Гигиенический сертификат на сэндвич-панели с наполнителем PIR

Инструкция по монтажу кровельных сэндвич-панелей
Инструкция по монтажу стеновых сэндвич-панелей
Инструкция по монтажу домокомплекта

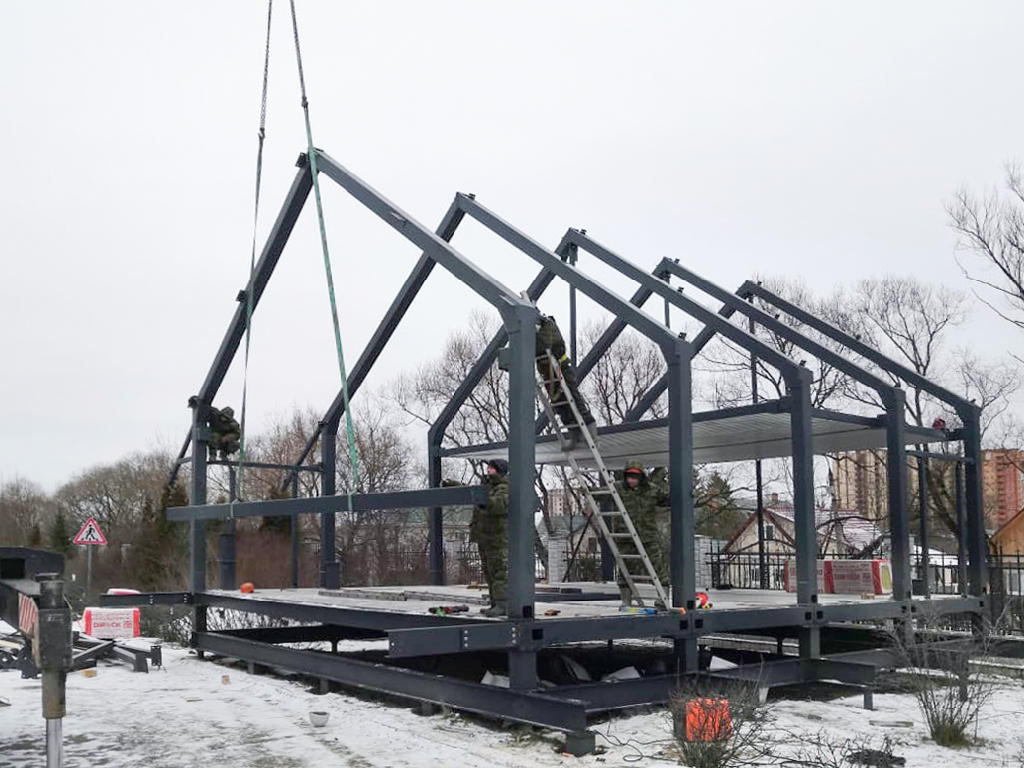

Монтаж каркаса дома

Монтаж витражных конструкций

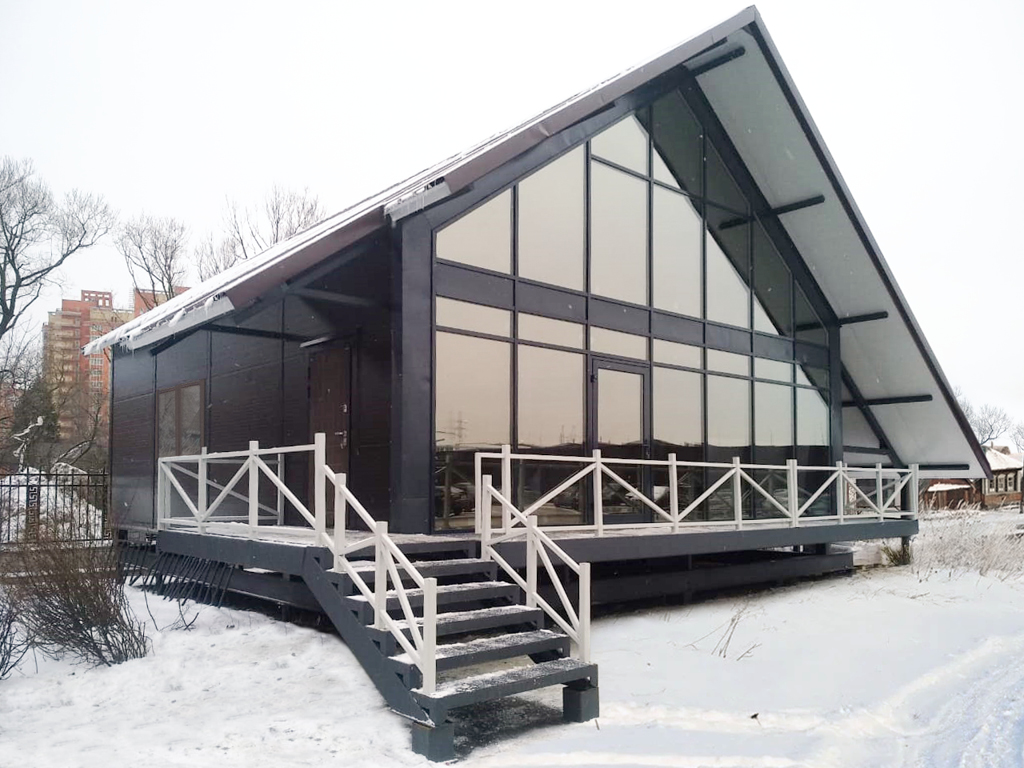

Завершенный монтаж
